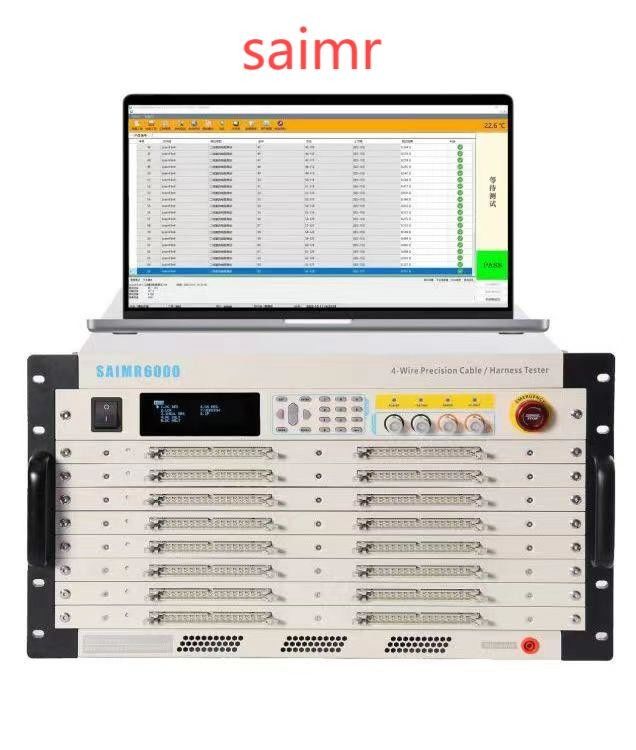

سیستم آزمون جامع باتری انرژی جدید CCS،FPC ولتاژ متوسط سیم کشی
سیستم آزمون جامع سیم کشی ولتاژ متوسط یک ابزار پیچیده است که برای بازرسی سریع و دقیق سیم کشی در صنایع مختلف طراحی شده است.قادر به تشخیص دقیق نقص هایی مانند مدارهای شکسته است، مدار کوتاه و عدم تراز در داخل تسمه تست، کاربران را در شناسایی سریع و رسیدگی به مشکلات در داخل تسمه سیم کشی آسان می کند.در صورت ترکیب با نرم افزار تست کامپیوتری پشتیبانی، آن را ارائه می دهد نمایش بصری از مشکلات شناسایی شده در سیم کشی.
این سیستم کاربرد گسترده ای در خودرو، صفحه های مدار انعطاف پذیر، CCS و سایر زمینه های آزمایش خودکار دارد.نسخه توزیع شده SAIMR6000 می تواند به عنوان یک سیستم آزمایش توزیع شده پیکربندی شود.از طریق گسترش رابط، می تواند تا بیش از 20،000 نقطه آزمایش را پشتیبانی کند، که آن را برای آزمایش سیم کشی در سیستم های پیچیده مانند هواپیماها، قطارها و ماهواره ها مناسب می کند.
مشخصات فنی:
مدل: SAIMR 6000S و SAIMR 6000
روش اندازه گیری: شامل نوع خط دوم و نوع چهار خط برای دقت بیشتر است.
حداکثر تعداد نقاط آزمایش: 256 برای SAIMR 6000S و 128 برای SAIMR 6000.
ولتاژ بالا AC: بین 30 و 2000 ولت
ولتاژ بالا مستمر: 30 تا 3000 ولت
دقت خروجی ولتاژ بالا: ±5%
دقت اندازه گیری ولتاژ بالا: ±5٪
زمان اندازه گیری فشار بالا: از 0.1s تا 500s
مدار باز کوتاه / مدار کوتاه سریع / مدار باز سریع سریع: محدوده مقاومت 2kΩ - 1000 kΩ
مقاومت هدایت خط دوم: 0.1Ω - 1MΩ
چهار سیم: [وصف دقیق عملکرد چهار سیم]
آزمون عبور راهنما: [توضيح خصوصيت آزمون عبور راهنما]
مشخصات آزمون: 10μΩ - 1000K Ω
جریان آزمایش: ≤1A
جریان نشت ولتاژ بالا AC: 10μA - 10mA
جریان خروجی ولتاژ بالا: 1μA - 5mA
عایق ولتاژ بالا DC: 1MΩ - 50GΩ
مقاومت جریان مستقیم: محدوده اندازه گیری 10mΩ - 1MΩ
سیگنال سطح: 0.5 - 10 ولت
سیگنال جریان: ≤10mA
LCR: محدوده اندازه گیری ظرفیت الکتریکی 10pF - 100μF، محدوده آزمایش مقاومت 100mΩ - 20MΩ و محدوده آزمایش تحرک 10nH - 100H
سیگنال فرکانس: 50Hz/60Hz، 100Hz/120Hz، 1kHz/10kHz
حالت نقل قول: AUTO/HOLD
سیگنال سطح: 0.1V - 1.0V
دیود / لوله تثبیت کننده ولتاژ: مشخصات آزمایش 1 - 10V با سیگنال آزمایش 1mA. اجازه آزمایش یک جانبه را می دهد و می تواند نقطه پایانی شکستن کوتاه را تعیین کند.
پروژه عملکرد پیشرفته: شامل آزمایش مداوم قابل برنامه ریزی، یافتن نقطه خودکار و تشخیص خودکار است.
حالت اسکن تست: اتوماتیک، دستی یا خارجی.
سیگنال اندازه گیری: از سیگنال های اندازه گیری ولتاژ پایین استفاده می کند.
حافظه ذخیره سازی: می تواند تا 500 مجموعه از فایل های تنظیم تست را ذخیره کند.
ولتاژ سیستم عامل: 5 ولت
نسخه سطح کنترل: شامل قابلیت های کالیبراسیون و اندازه گیری است.
وزن: 17 کیلوگرم برای SAIMR 6000 و 22 کیلوگرم برای SAIMR 6000S
ابعاد (در میلی متر): 483265510 برای SAIMR 6000S و 483183510 برای SAIMR 6000
