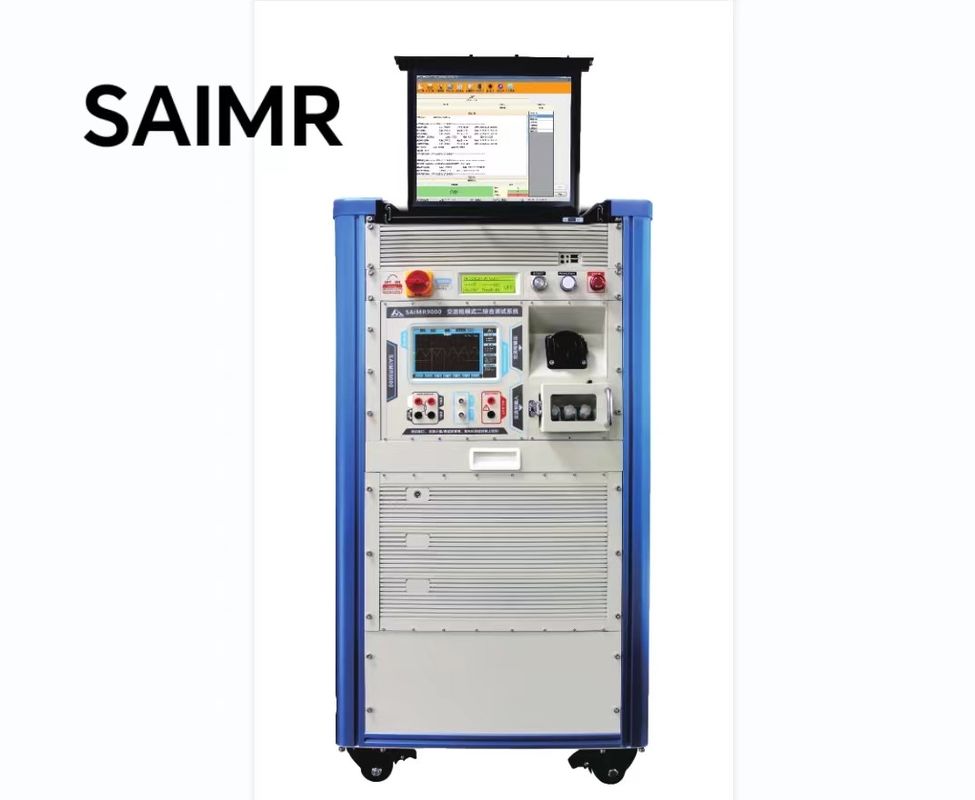

سیستم تست کامپیوتری بارگیری اسلحه حالت دوم قابل اتصال با سیستم MES

سیستم آزمایش حالت دوم تفنگ بارگیری

آزمونگر جدید پیچ به پیچ / لایه به لایه

1آزمون حالت شارژ

2-بررسي به زمين

3تست زیر ولتاژ و بازیابی

4آزمایش ولتاژ بالا و بازیابی

5آزمون معکوس صفر شلیک

6آزمایش جریان نشت

7آزمون چرخه کار

8آزمون مقاومت زمین

9حفاظت از بیش از حد درجه حرارت و بازیابی

• عملکرد کامپیوتری: عملکرد تجهیزات توسط یک کامپیوتر کنترل می شود که آزمایش دقیق و کارآمد را تضمین می کند.
• تمام آزمایشات به طور همزمان انجام می شود: تجهیزات قادر به انجام همه آزمایشات لازم به طور همزمان هستند، پس انداز زمان و بهبود بهره وری.
• قابل اتصال با سیستم MES: می تواند با سیستم اجرای تولید (MES) برای مبادله و مدیریت داده های بدون مشکل ادغام شود.
• پلت فرم آزمون باز: پلت فرم آزمون باز و انعطاف پذیر است که امکان سفارشی سازی و گسترش آسان را فراهم می کند.
• تست کد اسکن: از تست کد اسکن برای شناسایی سریع و دقیق محصولات پشتیبانی می کند.
• برچسب های بارکد می توانند پس از آزمایش چاپ شوند: پس از اتمام آزمایش، برچسب های بارکد می توانند برای اهداف ردیابی و شناسایی چاپ شوند.
• ردیابی داده های آزمایش: داده های آزمایش قابل ردیابی هستند، کیفیت و قابلیت اطمینان محصولات را تضمین می کنند.

• حفاظت از جریان بیش از حد
• حفاظت از نشت
• حفاظت از بیش از حد درجه حرارت
• عایق ولتاژ
• تایید نور شاخص
• استاندارد تجهیزات: gb/t 18487.1 - 2.15، gb/t 20234.1 - 2015، gb/t 20234.2 - 2015

• اسکن، چاپ، گزارش، بایگانی، پایگاه داده
• تنظیم پارامتر، اتصال MES، مدیریت حقوق کاربر

• حفاظت از جریان بیش از حد: جریان بار را از A به جریان مشخص شده B بر اساس شیب بکشید، جریان خاموش و زمان را ثبت کنید. شرایط تنظیم:جریان A / جریان B / شیب افزایشنتایج آزمایش: نقطه جریان خاموش شدن / زمان خاموش شدن / شکل موج قطع.
• محافظت از شارژ: فشار دادن جریان بار از A به جریان مشخص شده B با توجه به شیب، ثبت جریان خاموش و زمان. شرایط تنظیم:در حال حاضر A / در حال حاضر B / شیب افزایشنتایج آزمایش: نقطه ولتاژ خاموش کردن / زمان خاموش کردن / شکل موج قطع.
• آزمون ولتاژ بیش از حد: از ولتاژ تنظیم شده A به ولتاژ تنظیم شده B بر اساس شیب افزایش یابد، ولتاژ خاموش و زمان را ثبت کنید. شرایط تنظیم: جریان A / جریان B / شیب افزایش. نتیجه آزمایش:نقطه ولتاژ خاموش / زمان خاموش / شکل موج خاموشزمان مرجع: 5 - 10S. واحد ایستگاه / دو ایستگاه / چند ایستگاه.
• تحت آزمون ولتاژ: کاهش از ولتاژ تنظیم شده A به ولتاژ تنظیم شده B با توجه به شیب، ولتاژ خاموش و زمان را ثبت کنید. شرایط تنظیم: در حال حاضر A / در حال حاضر B / کاهش شیب.نتیجه آزمایش: نقطه ولتاژ خاموش کردن / زمان خاموش کردن / شکل موج خاموش کردن. زمان مرجع: 5 - 10S.
• آزمایش جریان نشت: از آغاز جریان نشت، می تواند ارزش واقعی جریان نشت حفاظت از محصول را تجزیه و تحلیل کند.

دولت	مقدار تنظیم شده		حالت کار	زمان تاخیر
برق روشن کنترل خود	موفقیت خود بازرسی		وارد حالت انتظار شوید	1S
	شکست در خود بازرسی		هشدار شکست	0.1S
هزینه کنترل دنباله دار	مقدار ولتاژ نقطه تشخیص: 1:6±0.8V-12V PWM		شارژ در حال انجام است و رله بسته می شود	1S
	مقدار ولتاژ نقطه تشخیص 1:9±0.8V-12V PWM		شارژ کامل شده و رله قطع شده	1S
	مقدار ولتاژ نقطه تشخیص 1:12±0.8V		سوکت متصل نیست، و رله قطع شده است	1S
	مقدار ولتاژ نقطه ی تشخیص 1: دیگر		خطا در ارتباط و رله قطع شده	1S
زمین	فرود		رله بسته شده	1S
	کشف شده		دستگاه های برقی شکسته را قطع کنید	1S
ولتاژ بالا	ولتاژ بیش از حد خط u 258 ± 10V		رله قطع شده است، به 254 ± 10V بسته شده، تاخیر 5 ± 1s، چرخه نامحدود	0.1S
	ولتاژ خط عادی از 176 تا 264 ولت است		رله بسته می شود و وارد حالت شارژ می شود	1S
ولتاژ پایین	ولتاژ خط 176 ولت است		رله به 196 ± 10 ولت قطع می شود، تاخیر (5 ± 1) s و چرخه بسته و نامحدود	1S
	ولتاژ خط عادی از 176 تا 264 ولت است		رله بسته می شود و وارد حالت شارژ می شود	1S
جریان بیش از حد	جریان خط در 8.4A <110A±0.2A است		رله قطع می شود، چراغ خطای روشن است، و رله به طور خودکار پس از 10s بازسازی می شود. اگر جریان هنوز هم به طور دائم قطع بعد از 3 چرخه،و حالت کار عادی پس از بلند کردن بازگردد	30S
	جریان خط در 10A <112A±0.2A است		رله قطع می شود، چراغ خطای روشن است، و آن را به طور خودکار پس از 10s بازسازی می شود. پس از چرخه است که هنوز هم بیش از دو بار، جریان به طور دائم قطع می شود،و حالت کار عادی پس از بلند کردن بازگردد	10S
	جریان خط > 12A ± 0.2A		رله باید بلافاصله قطع شود، برداشته شود و به عملکرد عادی بازگردد.	2S
	جریان خط <8A		رله بسته شده	0.1S
کوتاه	جریان خط > 22A		رله فوراً قطع میشه	0.1S
نشت	جریان نشت > 30 mA		رله فوراً قطع میشه	0.1S
	هيچ ريزي در خطي وجود نداره		رله بسته می شود و وارد حالت شارژ می شود	0.1S
حفاظت از بیش از حد درجه حرارت	سقف نان	دمای بالاتر از 85 درجه سانتیگراد و ادامه 3 ساعت	رله فوراً قطع میشه	2S
		دمای هوا کمتر از 65 درجه سانتیگراد بود و برای 3 ساعت ادامه داشت.	رله بسته شده و حالت	2S
		دمای بالاتر از 85 درجه سانتیگراد و ادامه 3 ساعت	رله فوراً قطع میشه	2S
		دمای هوا کمتر از 65 درجه سانتیگراد بود و برای 3 ساعت ادامه داشت.	رله بسته شده و حالت	2S
آزمایش عایق مقاوم به فشار
آزمون عایق بندی ولتاژ بالا		سيستم کنترل هوا:3.5KV DC:5KV IR:1KV
جریان نشت 10mA
