تست کننده شکستن فوري به دقت مدار باز را تشخیص می دهد مدار کوتاه و عدم تراز

عملکرد

• مدیریت پروژه های آزمایش: 500 نوع قطعات تنظیم شده می توانند توسط دسته مدیریت شوند، از جمله پروژه های جدید، پروژه های بارگیری، مدیریت پروژه و سایر توابع.
• مدیریت بخش شبکه: بخش های آزمایشی متعدد می توانند پیکربندی شوند و هر بخش آزمایشی از پارامترهای آزمایشی مختلف برای تسهیل آزمایش های انعطاف پذیر مختلف استفاده می کند.
• ماژول عملکرد سیستم: از جمله خود تست سیستم، یافتن نقطه، عملکرد چند متر، عملکرد خود یادگیری، عملکرد گزارش نقطه، و غیره.
• عملکرد آزمایش: از جمله آزمایش ولتاژ پایین، آزمایش عایق بندی، آزمایش ولتاژ مقاومت و غیره
• عملکرد ذخیره و پرس و جو داده ها: هر بار که آزمایش تکمیل شود، گزارش داده چاپ می شود، فرمت گزارش را می توان تعریف کرد و فرمت های PDF و WORD پشتیبانی می شود.
• عملکرد چاپ بارکد: با توجه به محصول می توانید کد نوار و چاپ را سفارشی کنید.
• مدیریت کاربران: سیستم از سه سطح مدیریت کاربر پشتیبانی می کند، که مدیران، برنامه نویسان و اپراتورها هستند. مدیران به تمام ویژگی های سیستم دسترسی دارند.برنامه نویسان می توانند پیکربندی پروژه را مدیریت کنند؛ اپراتور فقط می تواند پروژه را بارگیری و آزمایش کند.

داده های آزمایش

• پارامترهای اساسی:

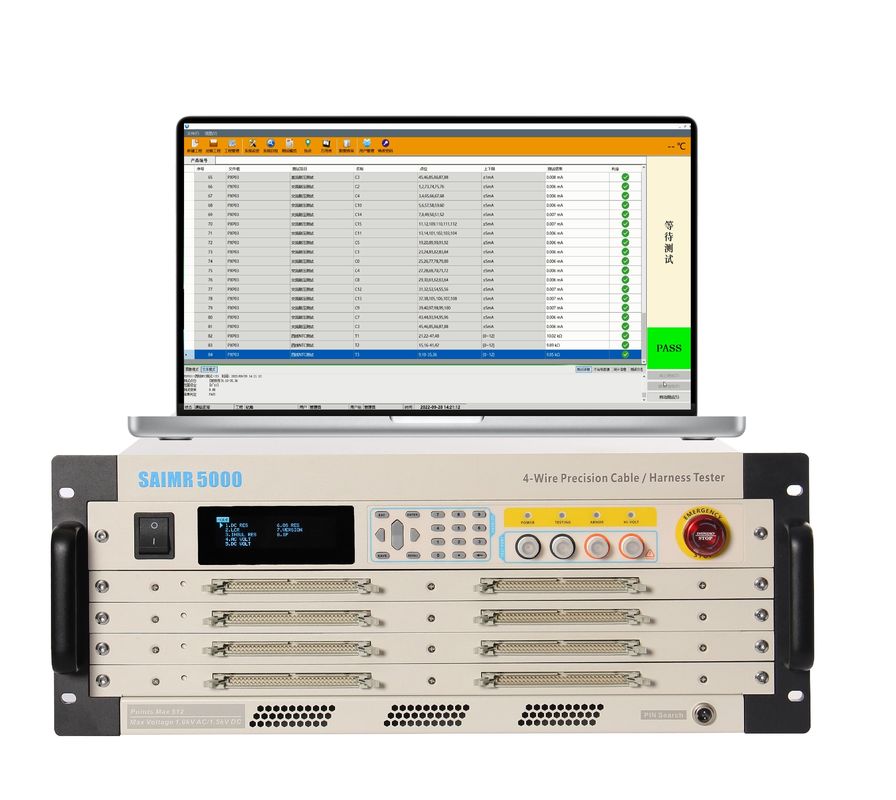

  • مدل ها: سايمر5000، سايمر5000S
  • روش اندازه گیری: دو سیم + چهار سیم
  • حداکثر تعداد نقاط آزمایش: 1024, 512
  • AC ولتاژ بالا:30-1000 ولت
  • ولتاژ بالا DC:30-1500 ولت
  • دقت خروجی ولتاژ بالا: ±5٪
  • دقت اندازه گیری ولتاژ بالا:±5٪
  • زمان اندازه گیری فشار بالا: 0.01 - 60
  • وقفه کوتاه/ وقفه کوتاه موقتی/ وقفه کوتاه سریع: 2 kΩ-200kΩ (مدل تخته رله: SAIMR5000-ChanelBoard-V3.02)
  • مقاومت دو سیم: 0.1Ω-1MΩ
  • محدوده آزمایش: 10μΩ-1MΩ
  • جریان آزمون هدایت چهار سیم:≤1A
  • جریان نشت ولتاژ بالا AC:10μA-10mA
  • جریان نشت ولتاژ بالا DC1μA-5mA
  • عایق ولتاژ بالا DC: 1MΩ-10GΩ
  • سیگنال سطح: 0.5-10 ولت
  • سیگنال فعلی: ≤10mA
  • محدوده اندازه گیری ظرفیت: 10pF-100μF
  • محدوده آزمایش مقاومت: 100mΩ-20MΩ
  • محدوده آزمایش حثیت:10nH~100H
  • سیگنال فرکانسی: 50Hz/60Hz، 100Hz/120Hz/1kHz/10kHz
  • حالت محدوده: AUTO/HOLD
  • محدوده آزمایش دیود/کنترل کننده: 1-10 ولت
  • سیگنال آزمایش: 1mA
  • آزمایش یک جانبه: آزمایش یک جانبه امکان پذیر است
  • قضاوت از نقطه پایانی شکستن کوتاه: نقطه پایان وقفه کوتاه می تواند تعیین شود
  • تست مداوم قابل برنامه ریزی / تشخیص خودکار / تشخیص خودکار:اقلام کاربردی پیشرفته
  • حالت اسکن تست: اتوماتیک / دستی / خارجی
  • سیگنال اندازه گیری: سیگنال اندازه گیری ولتاژ پایین
  • حافظه: تا 500 تنظیمات آزمایش می تواند ذخیره شود
  • ولتاژ سیستم عامل: 5 ولت
  • پنل کنترل: کالیبراسیون/مترولوژی
  • وزن17 کيلوگرم ((5000S) / 22 کيلوگرم ((5000)
  • اندازه (واحد: میلی متر):483265510 (5000) / 483183510 (5000S)
• دقت:
  • درجه حرارت: 20±3°C
  • سطح رطوبت:<60٪RH
  • دقت عایق بندی1MΩ~100MΩ:±2%؛ 100MΩ~1GΩ:±5%؛ 1GΩ~10GΩ:±10%
  • زمان گرم شدن: بیش از 15 دقیقه
  • زمان کالیبری: کمتر از یک سال
  • آیتم های آزمایش: تست OS، اندازه گیری مقاومت دو سیم، اندازه گیری مقاومت چهار سیم، آزمایش مقاومت DC، آزمایش LCR، آزمایش دیود، آزمایش عایق، آزمایش نشت AC، آزمایش نشت DC،منبع ولتاژ AC مقاومت می کند، منبع ولتاژ عایق / مقاومت ، منبع سیگنال ولتاژ پایین ، زمان آزمایش ولتاژ پایین ، زمان آزمایش ولتاژ / مقاومت
  • قلمرو2k - 200k (مدل های رله):) SAIMR5000-ChanelBoard-V3.02)0.1 ~ 1M، 10 ~ 1M،0.1 ~1M,10pF~100uF,100m -20M,1~10V,1M ~10G,10A~10mA,1A~5mA,30~1000V AC ((50/60Hz),30~1500V DC,5V/10mA,10ms ~ 200s0.1s ~ 500s
  • دقت پایه: ± 5٪، ± 0.5٪ + 005،±0.2%+5،<100k:±1% >100k:5%،±2،±2%±0.2V،1M ~100M:±2% 100M ~1GQ:±5% 1G ~10GQ:±10،±3،±3،±3،±3،±3،±1،±1،±1٪
