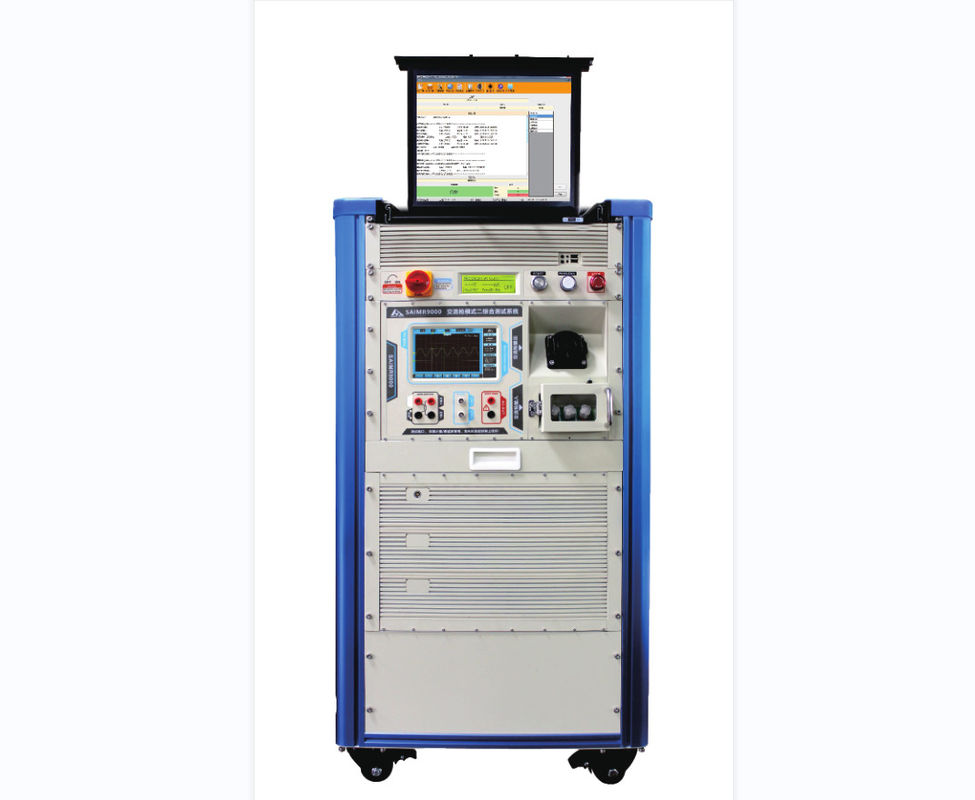

Name: تجهیزات آزمایش سیم کشی DC 5000V
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR9000
Availability: InStock

خونه > محصولات > تست کننده سیم >

تجهیزات آزمایش سیم کشی DC 5000V

دستگاه آزمایش سیم های 5000 ولت DC,دستگاه آزمایش سیم کشی DC 5000V,تجهیزات آزمایش سیم کشی MES

wire harness testing machine DC 5000V

MES wire harness testing equipment

محل منبع:

چین

نام تجاری:

SAIMR

گواهی:

شماره مدل:

SAIMR9000

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

نام محصول:

سیستم تست جامع AC Gun Mode II

ابعاد:

قابل تنظیم

رنگ / قابل تنظیم:

سفید ابی

نرم افزار:

MES

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 SET

قیمت

negotiable

زمان تحویل

30 روز کاری

شرایط پرداخت

T/T

قابلیت ارائه

200 مجموعه در سال

محصولات مرتبط

دقیق دقیق تست سیم هارمنیس تست کننده ولتاژ پایین

بهترین قیمت را دریافت کنید

کابل و سیم هارمنیس تست کننده ولتاژ پایین DC 1500V

بهترین قیمت را دریافت کنید

220 ولت 4 سیم سیم هارمنس تست کننده ابزار آزمون حرفه ای

بهترین قیمت را دریافت کنید

دو زبانه 30-1500 ولت سیم هارمنس تست کننده کاربر دوستانه

بهترین قیمت را دریافت کنید

با ما تماس بگیرید

86-0512-62519606

sales2@saimr.com

اکنون تماس بگیرید

توضیحات محصول

تجهیزات آزمایش سیم کشی

1توضیحات:

سیستم آزمایش کابل های کابلی دارای قابلیت قابل توجهی برای آزمایش DC 5000V است که ارزیابی کامل یکپارچگی عایق و ایمنی الکتریکی کابل ها را امکان پذیر می کند.با قرار دادن تسمه ها در معرض ولتاژ بالا، سیستم می تواند نقاط ضعف احتمالی مانند خرابی یا نشت عایق را تشخیص دهد که ممکن است منجر به خرابی یا خطرات ایمنی شود.این ولتاژ تست بالا اطمینان از پایداری و تضمین رعایت استانداردهای صنعت، که باعث آرامش ذهن تولیدکنندگان و مصرف کنندگان نهایی می شود.

تجزیه و تحلیل و پردازش داده های پیشرفته:
یک مزیت قابل توجه از سیستم تست کابلی در تجزیه و تحلیل داده های پیشرفته و قابلیت پردازش آن است.سیستم می تواند به سرعت جمع آوری، تجزیه و تحلیل و تفسیر مقادیر زیادی از داده های آزمایش. این کار کاربران را قادر می سازد تا بینش ارزشمندی در مورد عملکرد و کیفیت کابل ها به دست آورند.تسهیل تصمیم گیری آگاهانه و بهینه سازی فرآیندرابط کاربری بصری سیستم امکان دسترسی آسان به گزارش های جامع را فراهم می کند که پارامترهای کلیدی، روند و مشکلات احتمالی را برجسته می کند و روند آزمایش و اعتباربخشی را بیشتر ساده می کند..

2عوامل متمایز:
در یک محیط رقابتی، سیستم آزمایش کابلی خود را با ارائه چندین عامل متمایز نشان می دهد:

ولتاژ آزمایش بی نظیر: قابلیت آزمایش DC 5000V سیستم از استانداردهای صنعت فراتر می رود و ارزیابی کامل و قابل اطمینان از عایق کابل را تضمین می کند.
تجزیه و تحلیل داده های کارآمد: الگوریتم ها و نرم افزار پیشرفته سیستم امکان جمع آوری، تجزیه و تحلیل و تفسیر داده های کارآمد را فراهم می کند و بینش عملی برای بهینه سازی فرآیند را فراهم می کند.
گزارش جامع: رابط کاربر پسند گزارش های جامع را ارائه می دهد که پارامترهای حیاتی را برجسته می کند و شناسایی آسان مشکلات احتمالی را تسهیل می کند.

دولت	نقطه تنظیم		حالت کار	زمان تاخیر
خود بازرسی قدرت	موفقیت خود بازرسی		وارد حالت انتظار شوید	1S
	شکست در خود بازرسی		هشدار شکست	0.1S
کنترل زمان شارژ	مقدار ولتاژ نقطه تشخیص: 1:6±0.8V ~ 12 VPWM		شارژ در حال انجام است و رله بسته می شود	1S
	مقدار ولتاژ نقطه تشخیص 1:9±0.8V ~ 12 VPWM		شارژ کامل شده و رله قطع شده	1S
	مقدار ولتاژ نقطه تشخیص 1:12±0.8V		سوکت متصل نیست، و رله قطع شده است	1S
	مقدار ولتاژ نقطه ی تشخیص 1: دیگر		خطا در ارتباط و رله قطع شده	1S
شناسایی زمین	زمین زده شده		رله بسته شده	1S

	بدون خاک		رله قطع شده	1S

ولتاژ بالا	ولتاژ خط μ 258 ± 10V		رله قطع شده است، به 254 ± 10V بسته شده، تاخیر 5 ± 1s، چرخه نامحدود	0.1S


	ولتاژ خط عادی از 176 تا 264 ولت است		رله بسته می شود و وارد حالت شارژ می شود	1S

ولتاژ پایین	ولتاژ خط 176 ولت است		رله به 196 ± 10 ولت قطع می شود، تاخیر (5 ± 1) s و چرخه بسته و نامحدود	1S


	ولتاژ خط عادی از 176 تا 264 ولت است		رله بسته می شود و وارد حالت شارژ می شود	1S

جریان بیش از حد	جریان خط8.4A<1≤10A±0.2A		رله قطع می شود، چراغ خطای روشن است، و رله به طور خودکار پس از 10s بازسازی می شود. اگر جریان هنوز هم به طور دائم قطع بعد از 3 چرخه،و حالت کار عادی پس از بلند کردن بازگردد	30S


	جریان خط 10A<1≤12A±0.2A		رله قطع می شود، چراغ خطای روشن است، و آن را به طور خودکار پس از 10s بازسازی می شود. پس از چرخه است که هنوز هم بیش از دو بار، جریان به طور دائم قطع می شود،و حالت کار عادی پس از بلند کردن بازگردد	10S


	جریان خط > 12A ± 0.2A		رله باید بلافاصله قطع شود، برداشته شود و به عملکرد عادی بازگردد.	2S

	جریان خط <8A		رله بسته شده	0.1S

مدار کوتاه	جریان خط > 22A		رله فوراً خاموش ميشه	0.1S

نشت برق	جریان نشت > 30 mA		رله فوراً خاموش ميشه	0.1S

	هيچ ريزي در خطي وجود نداره		رله بسته می شود و وارد حالت شارژ می شود	0.1S

حفاظت از بیش از حد درجه حرارت	سقف نان	دمای بالاتر از 85 درجه سانتیگراد و ادامه 3 ساعت	رله فوراً خاموش ميشه	2S

		دمای هوا کمتر از 65 درجه سانتیگراد بود و برای 3 ساعت ادامه داشت.	رله بسته شده و حالت	2S

	تماس پلاگین	دمای بالاتر از 85 درجه سانتیگراد و ادامه 3 ساعت	رله فوراً خاموش ميشه	2S

		دمای هوا کمتر از 65 درجه سانتیگراد بود و برای 3 ساعت ادامه داشت.	رله بسته شده و حالت	2S

آزمایش عایق مقاوم به فشار

آزمون عایق بندی ولتاژ بالا		AC:3.5KV DC:5KV IR:1KV

جریان نشت		10mA

3.ویژگی های نرم افزار

·اسکن، چاپ، گزارش، بایگانی، پایگاه داده

·تنظیم پارامترها، اتصال MES

مدیریت حقوق کاربران

ویژگی های آزمایشگاه

01. محافظت از جریان بیش از حد

جریان کشش بار از شیب A به جریان مشخص شده B،

جریان و زمان رو ثبت کن

شرایط تنظیم شده: جریان A / جریان B / شیب افزایش

نتیجه آزمایش: خاموش کردن نقطه فعلی / زمان خاموش شدن / نمودار شکل موج برش

02، حفاظت از مدار کوتاه

جریان کشش بار از شیب A به جریان مشخص شده B،

جریان و زمان قطع را ثبت کنید

شرایط تنظیم شده: جریان A / جریان B / شیب افزایش

نتیجه آزمایش: نمودار نقطه ولتاژ خاموش / زمان خاموش / شکل موج خاموش

03. آزمون فشار بالا

از ولتاژ تنظیم A به ولتاژ تنظیم B،

ولتاژ و زمان خاموش شدن را ثبت کنید

شرایط تنظیم شده: جریان A / جریان B / شیب افزایش

نتیجه آزمایش: نمودار نقطه ولتاژ خاموش / زمان خاموش / شکل موج خاموش

زمان مرجع: ۵ تا ۱۰ ثانیه

04آزمایش فشار پایین

با شیب از ولتاژ تنظیم شده A به ولتاژ تنظیم شده B

ولتاژ و زمان خاموش شدن را ثبت کنید

شرایط تنظیم شده: جریان A / جریان B / شیب سقوط

نتیجه آزمایش: نمودار نقطه ولتاژ خاموش / زمان خاموش / شکل موج خاموش

زمان مرجع: ۵ تا ۱۰ ثانیه

05، آزمایش جریان نشت

از آغاز جریان نشت به تدریج افزایش خطی تولید تحلیلگر

مقدار واقعی جریان خروجی محافظ
